手板矽膠是一種(zhǒng)價格較低的雙組份的模(mó)具矽膠,常規的模具膠翻模次數一般有800次到上千次,而手板矽膠則隻有幾次到幾十次。一般適用於(yú)小批量產品生產或者是一次性開模。
手板矽膠特點
1.低粘度、流動性好(hǎo)、易灌注;
2.耐高溫、耐酸堿、耐老化;
3.價格低,小批量生產節約成本。

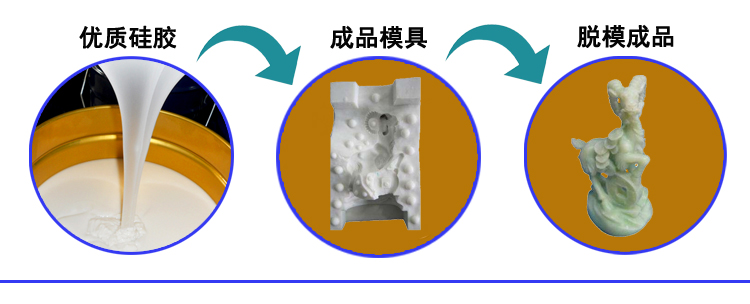

1.將矽膠和固化劑按一定比例進行配(pèi)比混合攪拌均勻(yún);
2.把攪拌後的矽膠進(jìn)行抽真空排氣泡處理(lǐ),沒有抽真空機的可延長矽膠固化時間(jiān)讓其(qí)自然固化,但是這(zhè)種(zhǒng)效果不(bú)是很理想(建(jiàn)議還是購買一台抽真(zhēn)空機);
3.把抽完真(zhēn)空的矽膠全部倒入到(dào)模框內,等3-6小時矽膠完全固化後進行脫模。
1.矽膠與固化劑之間一定要充分攪拌均勻,防止矽膠(jiāo)出現不固化或不完全固化(huà)的(de)現象;
2.抽真空的(de)時間不宜太久,防止矽膠在抽真空時發生(shēng)交聯固化,導致矽膠不(bú)能使用;
3.製作好的矽膠模具建議放置24小時候在投入使(shǐ)用,這樣可以(yǐ)延(yán)長矽膠模具的使用壽命(mìng)。
硬度(dù)範圍 | 0度-0度以下 | 5度 | 10度-20度 | 25度-35度 | 40度 | 45度-60度 |
用途建 | 0度以下超軟,一般用途矽膠(jiāo)娃娃成(chéng)人用品、性用品等。0度的稍(shāo)微硬一些看客戶需求。 | 柔軟度一般(bān),一般用(yòng)於製作(zuò)矽膠製(zhì)品,也可以用於小而精(jīng)細的翻糖模(mó)、皂模、移印膠頭等。 | 適用於各種灌模類產品,柔軟性好、抗撕拉性好、適用(yòng)的產品有蠟燭手工皂、工藝品、糖果巧克力、異形石膏線等。 | 抗撕拉性最好、硬度偏高、不變形,適用於分片刷模,比如各種水泥製品、文化(huà)石砂岩(yán)浮雕產品、樹脂工藝品及輪胎模等。 | 很硬,類似運動鞋鞋底(dǐ),適(shì)用於填充,電子灌封這方麵,不建議開模。 | 硬度高於50度時矽膠會變脆,抗撕拉性能下降,沒有柔韌性,適合填(tián)充(chōng),不建議開模。 |
縮合型矽膠產數(shù)表 | ||||||
外觀 | 白色/半透明 | |||||
硬度(邵氏(shì)A) | 15±2 | 20±2 | 25±2 | 30±2 | 33±2 | 40±2 |
硫化劑添(%) | 2-3 | |||||
動力粘(mPa.s) | 1.3w±0.2w | 1.7w±0.2w | 2.5w±0.2w | 2.7w±0.2w | 2.5w±0.2w | 1.5w±0.2w |
拉伸強(MPa) | 2.5 | 2.8 | 3.4 | 4.0 | 3.5 | |
撕裂強(qiáng)(KN/m) | 16±2 | 19±2 | 24±2 | 25±2 | 21±2 | |
伸長率(%) | 380 | 530 | 410 | 420 | 450 | 180 |
密度(g/cm³) | 1.08 | 1.09 | ||||
操作時間(min) | 30-50 | 30-40 | 30-50 | |||
硫化時間(h) | 4-5 | 3-4 | 4-5 | |||
線收縮率(lǜ)(%) | 0.3 |
公司(sī)地址:廣東省 深圳市(shì) 龍崗區 龍城大道3020
座機:0755-28342471 郵箱:279840520@qq.com
深圳市宏(hóng)圖矽膠科技有限公司 版權所有 ICP:粵ICP備17099390號
模具矽膠生產廠家:深圳液體矽膠(jiāo)生產基地
